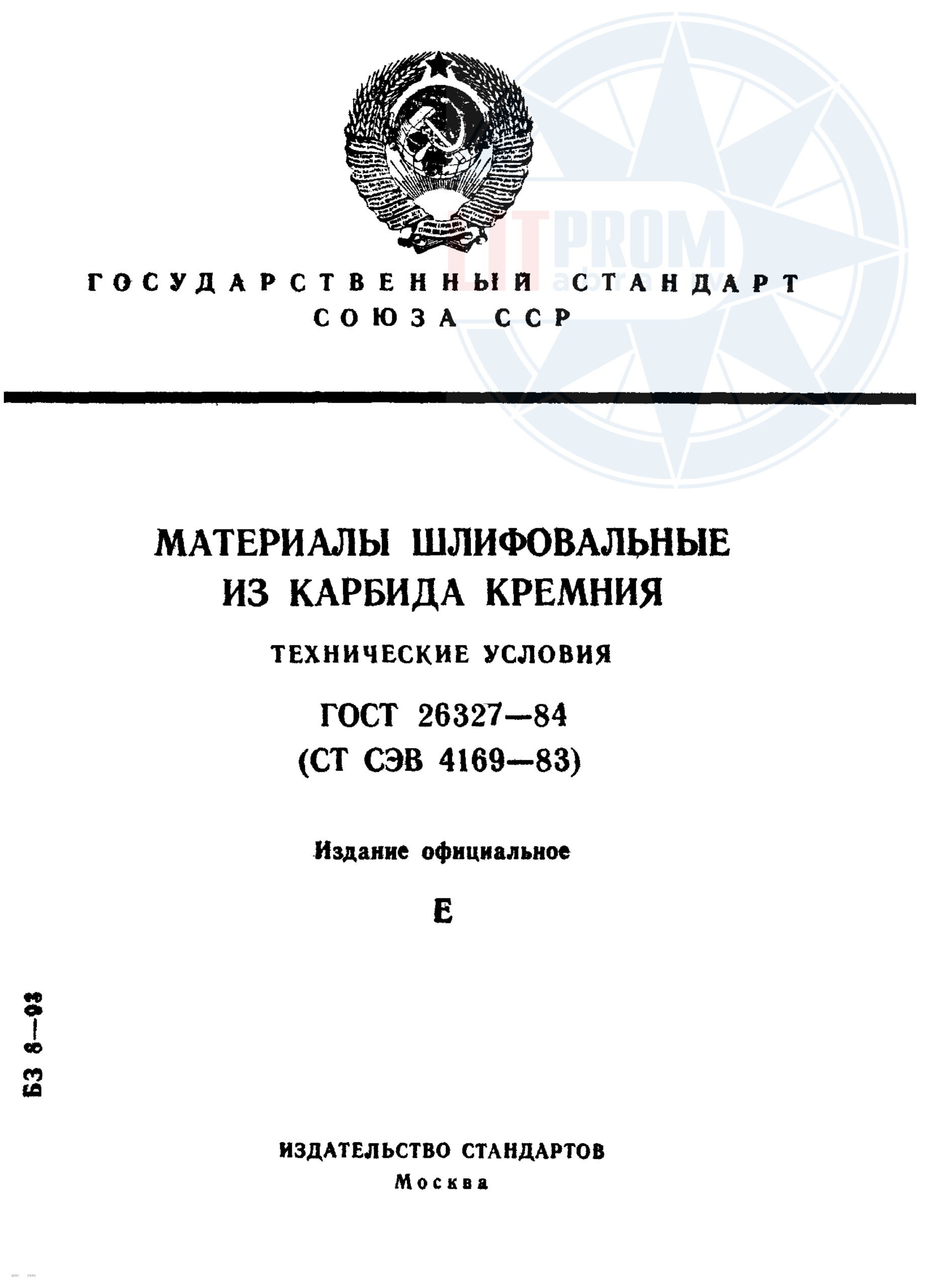

Карбид кремния. Классификация. Зернистость и зерновой состав. Обозначение фракции по ГОСТ СССР.
| Шлифовальное зерно из карбида кремния зеленого | |||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Марка | Зернистость | Зерновой состав | |||||||||||||||||
| ГОСТ | FEPA | Размер ячейки сита мм (мкм) | Остаток на сите | Размер ячейки сита мм (мкм) | Остаток на сите не менее | Размер ячейки сита мм (мкм) | Остаток на сите не более | Размер ячейки сита мм (мкм) | Остаток на сите не более | Размер ячейки сита мм (мкм) | Остаток на сите не более | ||||||||
| 1 | 2 | 3 | 3,4 | 3,4,5 | |||||||||||||||
| 63С | 160 | F12 | 2,80 | 0 | 2 | 20% | 1,70 | 45% | 1,40 | 70% | 1,18 | - | |||||||
| 63С | - | F14 | 2,36 | 0 | 1,70 | 20% | 1,40 | 45% | 1,18 | 70% | 1 | - | |||||||
| 63С | 125 | F16 | 2 | 0 | 1,40 | 20% | 1,18 | 45% | 1 | 70% | 850 | - | |||||||
| 63С | 100 | F20 | 1,70 | 0 | 1,18 | 20% | 1 | 45% | 850 | 70% | 710 | - | |||||||
| 63С | - | F22 | 1,40 | 0 | 1 | 20% | 850 | 45% | 710 | 70% | 600 | - | |||||||
| 63С | 80 | F24 | 1,18 | 0 | 850 | 25% | 710 | 45% | 600 | 65% | 500 | - | |||||||
| 63С | 63 | F30 | 1 | 0 | 710 | 25% | 600 | 45% | 500 | 65% | 425 | - | |||||||
| 63С | 50 | F36 | 850 | 0 | 600 | 25% | 500 | 45% | 425 | 65% | 355 | - | |||||||
| 63С | - | F40 | 710 | 0 | 500 | 30% | 425 | 40% | 355 | 65% | 300 | - | |||||||
| 63С | 40 | F46 | 600 | 0 | 425 | 30% | 355 | 40% | 300 | 65% | 250 | - | |||||||
| 63С | 32 | F54 | 500 | 0 | 355 | 30% | 300 | 40% | 250 | 65% | 212 | - | |||||||
| Шлифовальные порошки из карбида кремния зеленого | |||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Марка | Зернистость | Зерновой состав | |||||||||||||||||
| ГОСТ | FEPA | Размер ячейки сита мм (мкм) | Остаток на сите | Размер ячейки сита мм (мкм) | Остаток на сите не менее | Размер ячейки сита мм (мкм) | Остаток на сите не более | Размер ячейки сита мм (мкм) | Остаток на сите не более | Размер ячейки сита мм (мкм) | Остаток на сите не более | ||||||||
| 1 | 2 | 3 | 3,4 | 3,4,5 | |||||||||||||||
| 63С | 25 | F60 | 425 | 0 | 300 | 30% | 250 | 40% | 212 | 65% | 180 | - | |||||||
| 63С | 20 | F70 | 355 | 0 | 250 | 25% | 212 | 40% | 180 | 65% | 150 | - | |||||||
| 63С | - | F80 | 300 | 0 | 212 | 25% | 180 | 40% | 150 | 65% | 125 | - | |||||||
| 63С | 16 | F90 | 250 | 0 | 180 | 20% | 150 | 40% | 125 | 65% | 106 | - | |||||||
| 63С | 12 | F100 | 212 | 0 | 150 | 20% | 125 | 40% | 106 | 65% | 75 | - | |||||||
| 63С | 10 | F120 | 180 | 0 | 125 | 20% | 106 | 40% | 90 | 65% | 63 | - | |||||||
| 63С | 8 | F150 | 150 | 0 | 106 | 15% | 75 | 40% | 63 | 65% | 45 | - | |||||||
| 63С | 6 | F180 | 125 | 0 | 90 | 15% | 75 | - | 63 | 40% | 53 | 65% | |||||||
| 63С | 5 | F220 | 106 | 0 | 75 | 15% | 63 | - | 53 | 40% | 45 | 60% | |||||||
| Микро шлифовальные порошки из карбида кремния зеленого | |||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Марка | Зернистость | Размер зерна на точке кривой распределения | |||||||||||||||||
| ГОСТ | FEPA | Ds3 не более, мкм | Ds50 не более, мкм | Ds94 не более, мкм | |||||||||||||||
| 63С | М63 | F230 | Ds3 | 82 | Ds50 | 53 | Ds94 | 34 | |||||||||||
| 63С | М50 | F240 | Ds3 | 70 | Ds50 | 45 | Ds94 | 28 | |||||||||||
| 63С | - | F280 | Ds3 | 59 | Ds50 | 37 | Ds94 | 22 | |||||||||||
| 63С | М40 | F320 | Ds3 | 49 | Ds50 | 33 | Ds94 | 16,5 | |||||||||||
| 63С | М40 | F360 | Ds3 | 46 | Ds50 | 30 | Ds94 | 13 | |||||||||||
| 63С | М28 | F400 | Ds3 | 32 | Ds50 | 18 | Ds94 | 8 | |||||||||||
| 63С | М20 | F500 | Ds3 | 25 | Ds50 | 13 | Ds94 | 5 | |||||||||||
| 63С | М14 | F600 | Ds3 | 19 | Ds50 | 10 | Ds94 | 3 | |||||||||||
| 63С | М10 | F800 | Ds3 | 14 | Ds50 | 7 | Ds94 | 2 | |||||||||||
| 63С | М7 | F1000 | Ds3 | 10 | Ds50 | 5 | Ds94 | 1 | |||||||||||
| 63С | М5 | F1200 | Ds3 | 7 | Ds50 | 3 | Ds94 | 1 | |||||||||||
