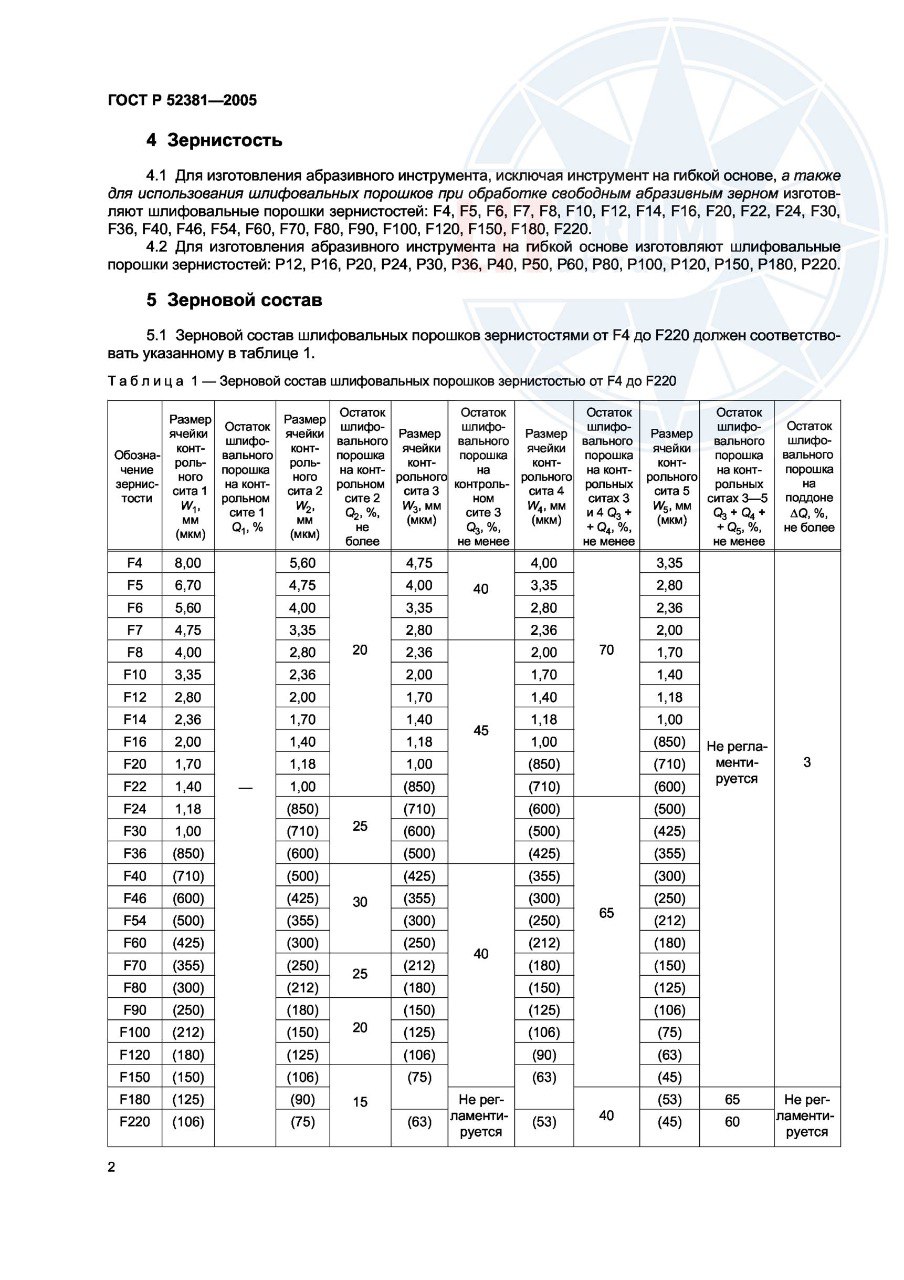

🔹 ГОСТ Р 52381–2005 — Таблица зернистости шлифовальных порошков Этот документ содержит основную таблицу с зерновым составом шлифовальных порошков маркировок от F4 до F220. В таблице указаны размеры ячеек сит, процентные остатки порошков на контрольных ситах и допустимые пределы по ГОСТ. Применяется для оценки соответствия абразивного материала установленным нормам. 📌 *Полезно для технологов, контролеров и производителей абразивных инструментов.*

Классификация. Зернистость и зерновой состав. Обозначение фракции стандарт FEPA ISO 8486

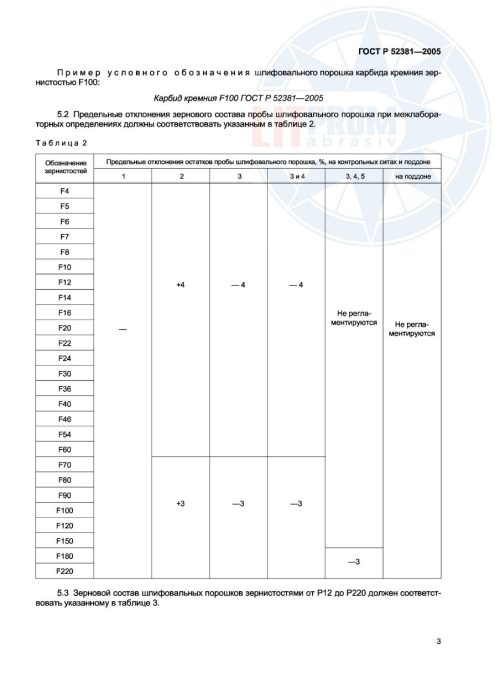

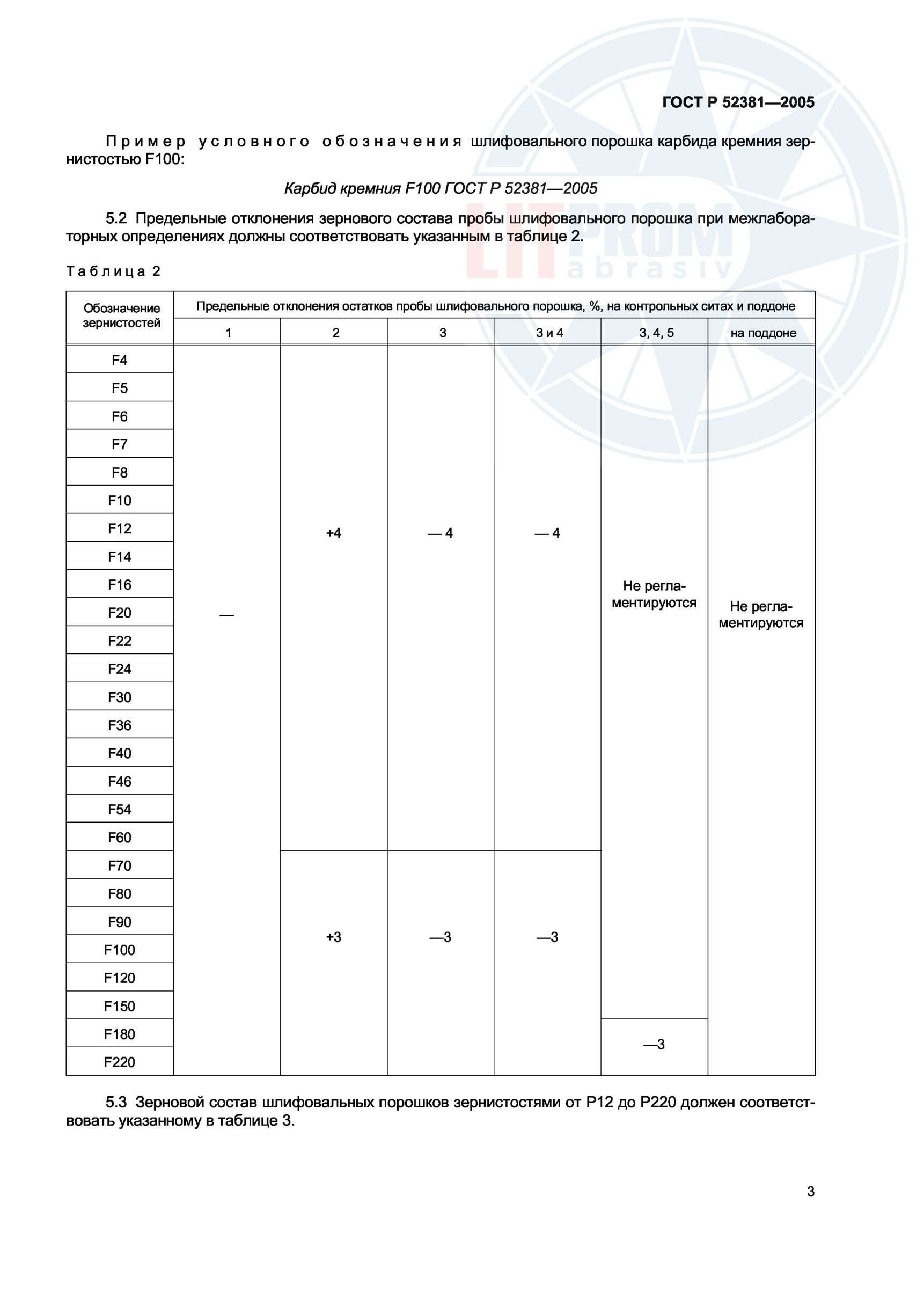

🔹 ГОСТ Р 52381–2005 — Таблица предельных отклонений Документ содержит допустимые предельные отклонения зернового состава шлифовального порошка при испытаниях. Это критически важно для межлабораторных сравнений и проверок качества, так как позволяет оценить стабильность и повторяемость результатов. 📌 *Незаменим при входном контроле и сертификации продукции.*

Классификация. Зернистость и зерновой состав. Обозначение фракции стандарт FEPA ISO 8486

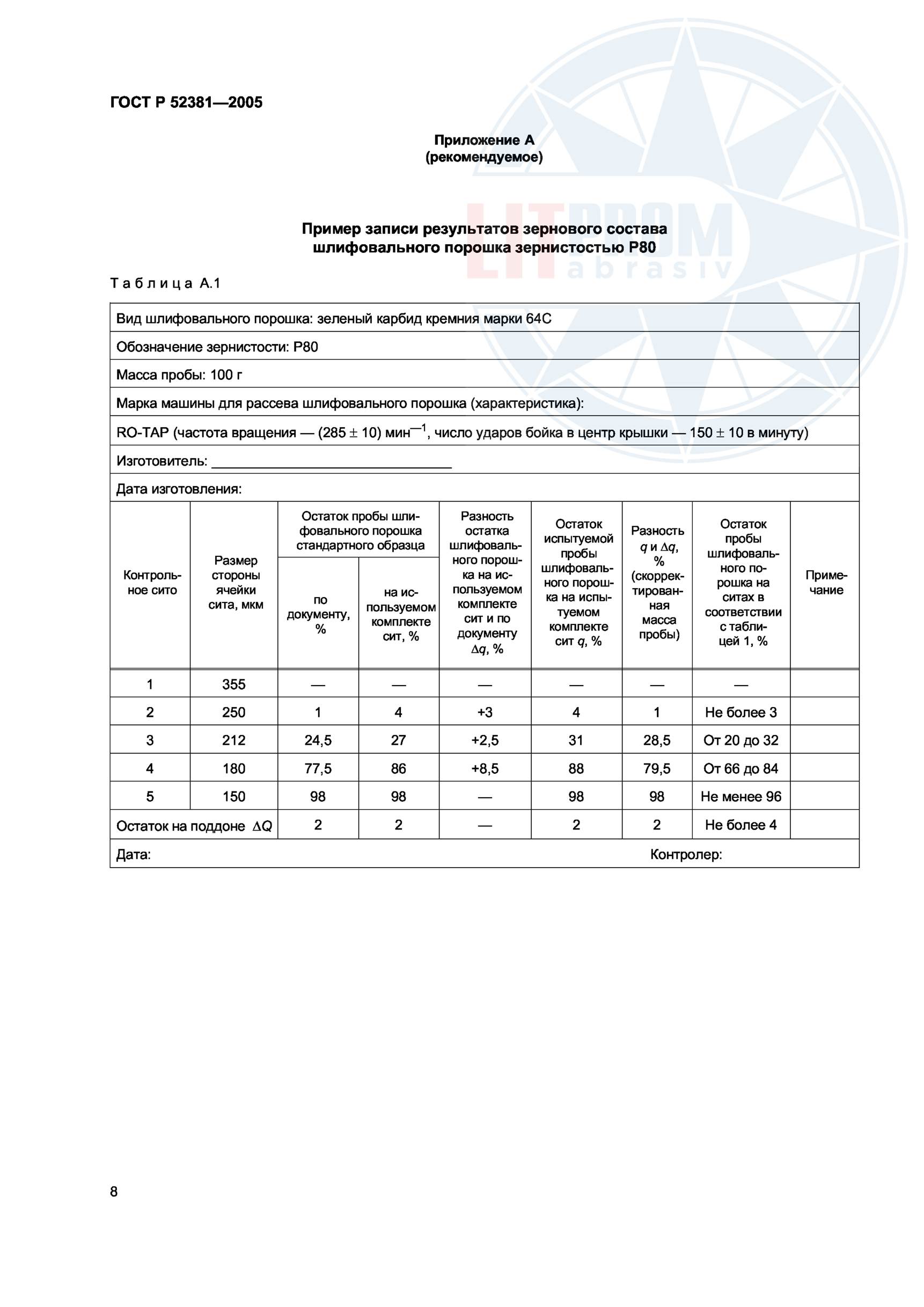

🔹 ГОСТ Р 52381–2005 — Приложение А. Пример записи результатов испытаний Представлен образец заполнения протокола испытаний зернового состава порошка (на примере P80, зелёный карбид кремния). Включает параметры испытания, результаты по ситам, расчёт отклонений и итоговые выводы. 📌 *Полезно для лабораторий и ОТК при оформлении документации и обучении персонала.*

Классификация. Зернистость и зерновой состав. Обозначение фракции стандарт FEPA ISO 8486

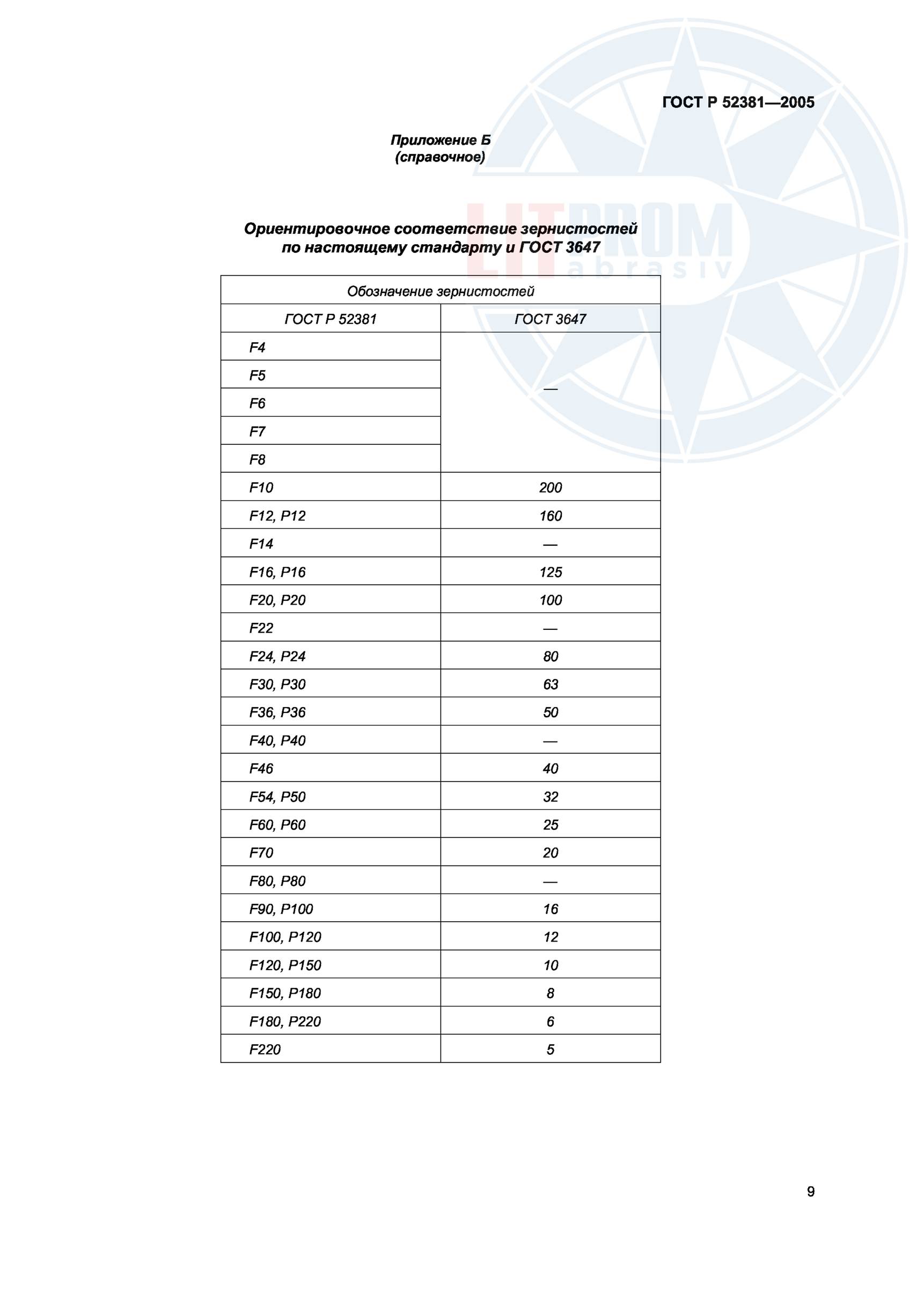

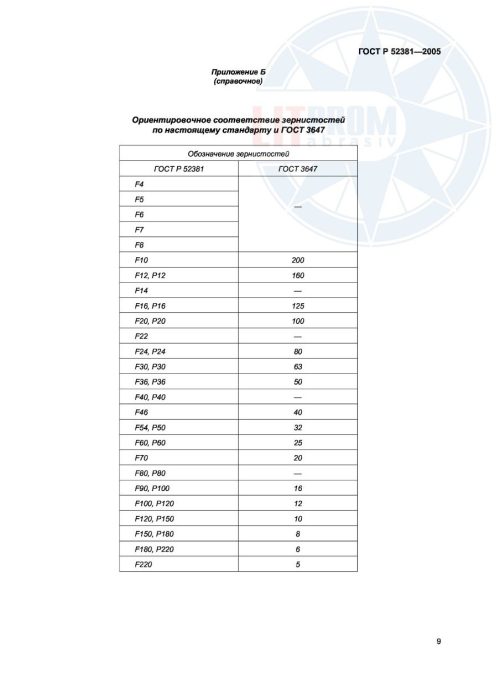

🔹 ГОСТ Р 52381–2005 — Приложение Б. Таблица соответствия ГОСТ 3647 Справочная таблица, показывающая ориентировочное соответствие зернистостей по ГОСТ Р 52381 и более раннему стандарту ГОСТ 3647. Помогает правильно интерпретировать старую и новую нумерацию зерен. 📌 *Актуально при переходе между стандартами и работе с устаревшей документацией.*

ГОСТ Р 52381-2005

ЗернистостьЗерновой состав
ГОСТFEPAРазмер ячейки сита мм (мкм)Остаток на сите, %Размер ячейки сита мм (мкм)Остаток на сите, % не болееРазмер ячейки сита мм (мкм)Остаток на сите, % не менееРазмер ячейки сита мм (мкм)Остаток на сите, % не менееРазмер ячейки сита мм (мкм)Остаток на сите, % не менееОстаток на поддоне
1233,43,4,5
160F122800020002017004514007011803
F142360017002014004511807010003
125F16200001400201180451,00708503
100F2017000118020100045850707103
F221400010002085045710706003
80F24118008502571045600655003
63F30100007102560045500654253
50F3685006002550045425653553
F4071005003042540355653003
40F4660004253035540300652503
32F5450003553030040250652123
25F6042503003025040212651803
20F7035502502521240180651503
F8030002122518040150651253
16F9025001802015040125651063
12F1002120150201254010665753
10F120180012520106409065633
8F15015001061590406365453
6F180125090157563405365
5F220106075156353404560

Актуальный нормативный документ, устанавливающий единые термины и определения в области абразивных материалов. Он заменяет устаревший ГОСТ 3647-80 и является ключевым справочником при описании размеров зерна, формы частиц, характеристик абразивных порошков и инструментов.

Основное назначение стандарта

Главной задачей ГОСТ Р 52381-2005 является установление терминов для точного описания зернового состава абразивов, включая:

  • размер зерна,
  • средний диаметр частиц,
  • градацию по фракциям,
  • описание микропорошков и шлифовального зерна,
  • форму и структуру частиц.

Именно этот стандарт применяется как основа при разработке ТУ на абразивные материалы и при оформлении сертификатов качества, MSDS и паспорта продукции.

Что включает ГОСТ Р 52381-2005

  • Термины для электрокорунда, карбида кремния, алмаза, нитрида бора и других абразивов;
  • Описание форм: блочная, игольчатая, ломаная, остроугольная;
  • Параметры: зернистость, твердость, пористость, магнитные примеси, насыпная плотность;
  • Определения для фракций по стандартам: FEPA (F), ГОСТ (М-классы);
  • Области применения: шлифование, резка, полировка, порошковая металлургия, огнеупоры.

Почему это важно

На практике ГОСТ Р 52381-2005 используется при:

  • указании маркировки фракции, например: 25А F220 ТУ 23.91.11-003-85659597-2024;
  • подготовке паспорта качества и сертификата происхождения СТ-1;
  • классификации микропорошков: F240 (M50), F400 (M28), F800 (M10) и т.д.;
  • переходе с ГОСТ 3647-80 — как современный стандарт по терминологии и размеру зерна.

Где применяется

  • Производство шлифовальных кругов, абразивных лент, брусков
  • Микрошлифовка стекла, керамики, металлов
  • Создание огнеупорных смесей
  • Инженерная фильтрация и армирующие наполнители
  • Подготовка поверхности под гальванику, окраску, пайку
